國標法蘭尺寸資料

GB/T 9114 PN1.0 Th螺紋法蘭標準

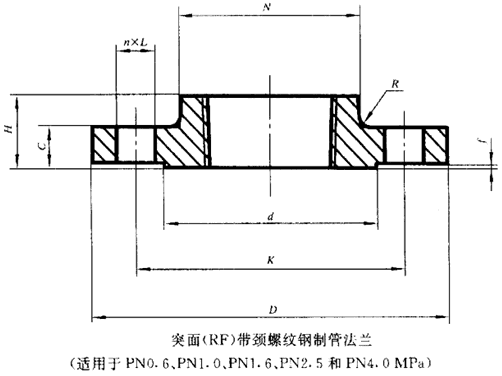

GB/T 9114 PN1.0 Th螺紋法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9114 PN1.0 Th螺紋法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	通徑	鋼管外徑	法蘭外徑	中心徑	孔徑	孔數	孔螺紋	水線徑	水線高	盤厚	總高	法蘭頸	R
PH	DN	A	D	K	L		——一	d	￡	C	H	N	R
PN1.0 PH1. 6	10-50	按照PN40標準執行
	65	76. 1	185	145	18	4	M16	118	2	20	32	104	6
	80	88.9	200	160	18	8	M16	132	2	20	34	118	6
	100	114.3	220	180	18	8	M16	156	2	22	40	140	6
	125	139.7	250	210	18	8	M16	184	2	22	44	168	6
	150	168.3	285	240	22	8	M20	211	2	24	44	195	8
