國標法蘭尺寸資料

GB/T 9115 PN11 WN 對焊法蘭標準

GB/T 9115 PN11 WN 對焊法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9115 PN11 WN 對焊法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

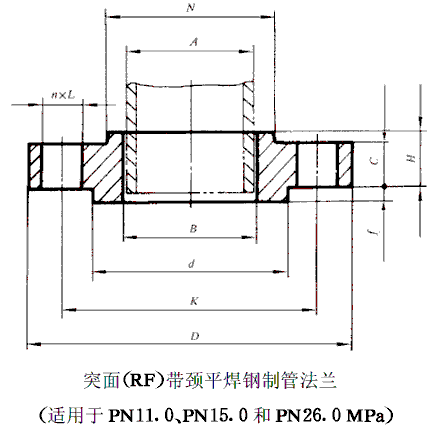

表12 PN11.0MPa(llObar)突面對焊鋼制管法蘭 mm
公稱通徑 DN	法蘭焊端外徑 (鋼管外徑) A	連接尺寸					密封面		法蘭厚度 C	法蘭高度 H	法蘭頸部直徑 N	法蘭內徑 B
		法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 L	螺栓		i	f
		法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 L	數量 n	螺紋規格	i	f
15	21.3	95	66.5	16	4	M14	35	7	14.5	52	38	由用戶規 定
20	26.9	120	82.5	18	4	M16	43	7	16.0	57	48
25	33.7	125	89.0	18	4	M16	51	7	17.5	62	54
32	42.4	135	98.5	18	4	M16	63.5	7	21.0	67	64
40	48.3	155	114.5	22	4	M20	73	7	22.5	70	70
50	60.3	165	127.0	18	8	M16	92	7	25.5	73	84
65	73.0	190	149.0	22	8	M20	105	7	29.0	79	100
80	88.9	210	168.5	22	8	M20	127	7	32.0	83	117
100	114.3	275	216.0	26	8	M24	157.5	7	38.5	102	152
125	141.3	330	267.0	29.5	8	M27	186	7	44.5	114	189
150	168.3	355	292.0	29.5	12	M27	216	7	48.0	117	222
200	219.1	420	349.0	32.5	12	M30	270	7	55.5	133	273
250	273.0	510	432.0	35.5	16	M33	324	7	63.5	152	343
300	323.9	560	489.0	35.5	20	M33	381	7	67.0	156	400
350	355.6	605	527.0	39	20	M36	413	7	70.0	165	432
400	406.4	685	603.0	42	20	M39	470	7	76.5	178	495
450	457	745	654.0	45	20	M42	533.5	7	83.0	184	546
500	508	815	724.0	45	24	M42	584.5	7	89.0	190	610
600	610	940	838.0	51	24	M48	692.5	7	102.0	203	718
