國標法蘭尺寸資料

GB/T 9123 PN1.0 BL 盲板法蘭標準

  GB/T 9123 PN1.0 BL  盲板法蘭屬于國標法蘭標準體系。是國標法蘭(又稱GB法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是GB/T 9123 PN1.0 BL  盲板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

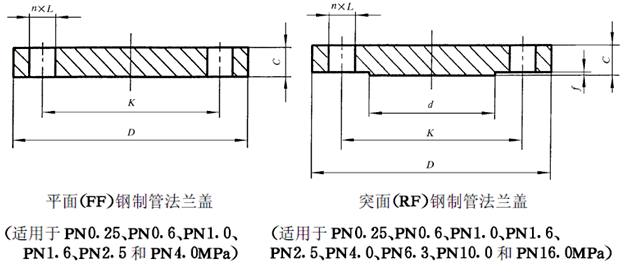

PN1.0MPa(lObar)平面、突面鋼制管法蘭蓋 mm

公稱

通徑

DN

連接尺寸

密封曲

法蘭

厚度

C

法蘭

外徑

D

螺栓孔

中心圓

直徑

K

螺栓

孔徑

L

螺栓

d

f

數量

n

螺紋

規格

10

使用PN4.0MPa法蘭尺寸

15

20

25

32

40

50

S5

使用PN1.6MPa法蘭尺寸

80

100

125

150

200

340

295

22

8

M20

266

2

24

250

395

350

22

12

M20

319

2

26

300

445

400

22

12

M2O

370

2

26

350

505

460

22

16

M20

429

2

26

400

565

515

26

16

M24

480

2

28

450

615

565

26

20

M24

530

2

28

500

670

620

26

20

M24

582

2

28

600

780

725

30

20

M27

682

2

34

700

895

840

30

24

M27

794

5

38

800

1015

950

33

24

M30

901

5

42

900

1 115

1 050

33

28

M30

1 001

5

46

1 000

1 230

1 160

36

28

M33

1 112

5

52

1 200

1 455

1 380

39

32

M36

1 328

5

60
