【產品名稱：對夾式襯氟蝶閥】

【產品型號：D371F46-16C、D371F4-16C】
    上海國特閥門D371F46對夾式襯氟蝶閥又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

【產品介紹】：
    上海國特閥門D371F46對夾式襯氟蝶閥是一種耐強腐蝕的蝶閥，對夾中線式結構，蝶板各向?qū)ΨQ，無偏置。襯氟蝶閥的軟密封結構，在120度以內的介質溫度下，密封性能卓越。密封比壓來自蝶板與閥座產生過盈擠壓而變形的彈性力。對各種不同粘度或半液體狀態的介質以及顆狀腐蝕介質，均可適應。

【工作原理】：
    D371F46對夾式襯氟蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。

【產品特點】：
1、可作快速切斷或調節流量之用。
2、適用于要求可靠密封和 良好調節特性的場合。
3、產品結構緊湊、外形美觀，工藝合理、性能可靠。
4、該閥門操作輕便，嚴密的密封性能，超長的使用壽命。
5、閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。
6、保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
7、蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能。

【主要零部件材料表】：

【技術規范】：

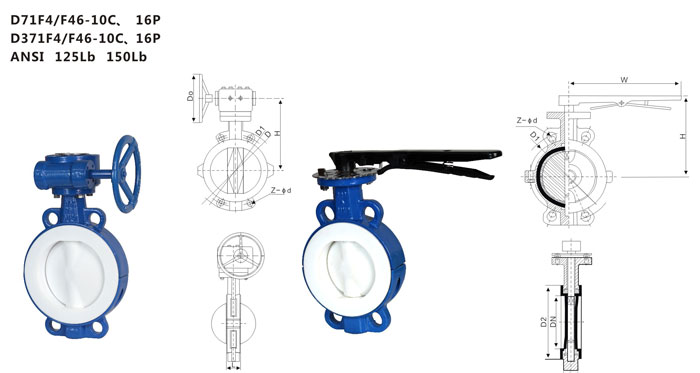

【主要連接尺寸】：

公稱通徑Nominal diameter		外形尺寸Shape size									參考值The reference value
DN		L	H2	H1	D	D1	D2	F	B	Z-φd	D0	H	重量 Weight（kg）
Mm	inch	對夾 Wafer			PN1.6MPa
40	11/2	33	143	85	150	110	85	3	19	4-18	150	140	4
50	5	43	143	85	165	125	100	3	21	4-18	150	140	5
65	21/2	46	157	85	185	145	120	3	21	4-18	150	150	8
80	3	46	178	100	200	160	135	3	22	8-18	150	165	14
100	4	52	185	110	220	180	155	3	23	8-18	200	180	22
125	5	56	206	120	250	210	185	3	23	8-18	200	200	30
150	6	56	225	160	285	240	上一個：襯氟截止閥（J41F46-16C） 下一個：法蘭襯氟蝶閥（D341F46-16C） 在線詢價 微信號： 詳細內容： 驗證碼： 提交訂單  重新填寫 相關產品 襯氟球閥(Q41F46-16C) 襯氟截止閥（J41F46-16C） 法蘭襯氟蝶閥（D341F46-16C） 襯氟閘閥(Z41F46-16C) 導航欄目 不銹鋼法蘭 手動閥門 新聞中心 不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？ 消防管道中鈦法蘭如何試壓 鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項 聯系我們 聯系人：張廠長 手 機：13858880658 郵 箱： 公 司：溫州精洲管件法蘭有限公司官方網站 地 址：
