【產品名稱：可調雙金屬片蒸汽疏水閥】

【產品型號：CS47H-16C、CS17H-16C】

    上海國特閥門CS47H、CS17H可調雙金屬片蒸汽疏水閥可調整凝結水的排放溫度，利用顯熱，節能效果顯著。是管線用的疏水閥之一，小體積能任意角度安裝，可在線調節排水溫度，過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。

【產品介紹】：

    上海國特閥門CS47H、CS17H可調雙金屬片蒸汽疏水閥有法蘭和螺紋焊接等連接方式，制造材質有鑄鋼和不銹鋼等，適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。

【工作原理】：

    CS47H、CS17H可調雙金屬片蒸汽疏水閥的內部結構是一個不銹鋼雙金屬片為主要?jiǎng)幼髟?，?nèi)充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

【產品特點】：

1、熱敏感元件采用進口材料，靈敏度高。

2、不受震動、蒸汽壓力波動和水錘的影響。

3、結構簡單，并帶有過濾裝置，方便安裝和維護。

4、閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。

5、可調整凝結水的排放溫度，利用顯熱，節能效果顯著。

6、可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。

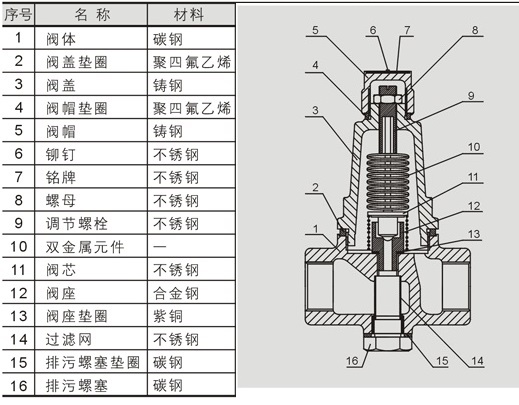

【零部件名稱】：

【工作原理、流程圖】：

1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2、緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展?fàn)顟B(tài)，閥芯完全開戶并迅速排放冷凝水。

3、熱凝水進入疏水閥，雙金屬片隨著溫度的升高開彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4、積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮減變形量，帶動閥芯開戶閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。

【外形連接尺寸】：
