【產品名稱：五閥組】

【產品型號：WF-1-2、SS-M5F8、1151-3】

上海國特閥門五閥組另有美標結構生產其型號有：WF-1-2、SS-M5F8、1151-3，是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。

【產品介紹】：
    上海國特閥門五閥組適用于儀表裝置中，與各上差壓、流量、液位等變送器配套安裝，WF-1-2五閥組、SS-M5F8-FL法蘭式五閥組、1151-3五閥組特殊清洗（禁油），填料為四氟乙烯。

【工作原理】：
    五閥組由高低壓和平衡閥二個排泄閥組成，五個閥組件的結構完全相同。閥的通或斷是由閥桿組件帶動閥瓣移動而定的。 它跟三閥組相同作用是：將差壓變送器正、負測量室，使引壓點與測量室接通或斷開，它較三閥組的優點是：可隨時進行儀表在線（即現場）檢查、校核、標定或排污沖洗，減少安裝施工與效正費用，提高安裝速度及質量。

【產品特點】：

1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。

【特性】:
1、公稱通徑:DN6…
2、公稱壓力:≤6000Psi
3、結構特征: 錐面密封
4、適用工作溫度:-29℃～+538℃
5、制造標準: ASME B16.34-2004
6、閥門檢驗與試驗: API 598-1996
7、適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8、連接形多: 輸入/輸出均為內螺紋連接(NPT,G,Rc,Rp…)
9、材質:碳鋼(A105,20#,35#);不銹鋼(304,304L,316,316L,321)

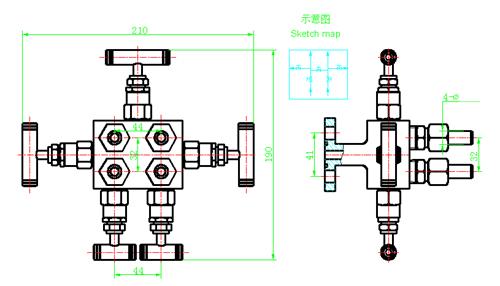

【WF-1-2五閥組產品尺寸】:

【SS-M5F8五閥組產品尺寸】:

【1151-3五閥組產品尺寸】:
