彈性座封明桿閘閥（Z41X-16Q、RRHX）

上海國特閥門Z41X、RRHX彈性座密封明桿閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，這樣從根本上杜絕了腐蝕發生的可能性。

【產品名稱：彈性座密封明桿閘閥】

【產品型號：Z41X-16Q、RRHX】

上海國特閥門Z41X、RRHX彈性座密封明桿閘閥是引進歐洲高科技橡膠及閥門制造技術所生產的彈性座封閘閥，克服了一般閘閥密封不良、彈性疲乏、橡膠老化及生銹等缺陷，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。

【產品介紹】：

【工作原理】：
Z41X、RRHX彈性座密封明桿閘閥閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降，這種結構對閥桿的潤滑有利，開閉程度明顯。工作原理是在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也將操作轉矩變?yōu)椴僮魍屏Γ瑏韺?shí)現閘板的啟閉。

【產品特點】：
1、整體閥蓋暗桿設計，結構緊湊；
2、閥桿螺母與閘板兩體結構，無卡阻現象發生；
3、有優秀的防腐性能，殼體內，外表面噴涂環氧樹脂。
4、直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
5、閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
6、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998，閘板整體包覆符合衛生檢驗的橡膠；

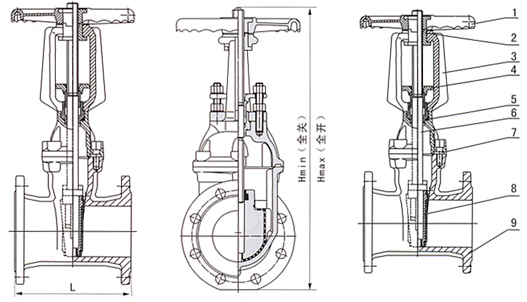

【主要零部件材料】：

NO.	零件名稱	材質
1	手輪	可鍛鑄鐵
2	閥桿螺母	銅合金
3	支架	碳鑄鐵、球墨鑄鐵、鑄鋼
4	壓蓋	球墨鑄鐵、鑄鋼
5	密封圈	丁腈橡膠、三元乙丙
6	閥桿	不銹鋼
7	中口墊	丁腈橡膠、三元乙丙
8	閘閥	球墨鑄鐵+三元乙丙或丁腈橡膠
9	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼

【主要外形和連接尺寸】：

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin（全關）	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
Hmax（全開）	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750

※備注：
☆RVXX表示非明桿式閘閥
☆RVXP表示附省力裝置
☆RRXX表示明桿式閘閥
☆RRHX表示明桿式附手輪
☆RREX表示明桿式附電動操作裝置
☆RVCX表示非明桿式附轉動帽
☆RVHX表示非明桿式附手帽
☆RVHS表示非明桿式附信號顯示器
☆RVEX表示非明桿式附電動操作裝置
☆RVCH表示非明桿式附傳動帽臥式操作裝置
☆RVHH表示非明桿式附手輪臥式操作裝置
☆PN22級另訂制
