上海國特閥門D71X美標橡膠蝶閥閥體外部采用戶外形環氧樹脂粉末噴涂，鑄件表面處理技術先進，噴涂外觀精美，防腐性能更優。閥板采用SS304、SS316不銹鋼材料，具有優良的耐腐蝕性能和較好的抗晶間腐蝕性能。采用無銷扁軸連接，傳動和雙向密封可靠。閥座采用三元乙丙密封圈，光潔度好，柔韌性強，增強了閥板與閥座的密封性。
【產品名稱：美標橡膠蝶閥】
【產品型號：D71X-16Q】
上海國特閥門D71X美標橡膠蝶閥又名支耳式蝶閥、單夾式蝶閥，閥體周邊帶凸耳且設計成帶螺孔單法蘭結構,完全密封，泄漏為零。
【產品介紹】：
上海國特閥門D71X美標橡膠蝶閥閥體外部采用戶外形環氧樹脂粉末噴涂，鑄件表面處理技術先進，噴涂外觀精美，防腐性能更優。閥板采用SS304、SS316不銹鋼材料，具有優良的耐腐蝕性能和較好的抗晶間腐蝕性能。采用無銷扁軸連接，傳動和雙向密封可靠。閥座采用三元乙丙密封圈，光潔度好，柔韌性強，增強了閥板與閥座的密封性。
【工作原理】：
D71X美標橡膠蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°～90°之間，旋轉到90°時，閥門則牌全開狀態。
【產品特點】：
1、流量特性趨直線，調節性能好。
2、驅動方式可選擇手動、電動或氣動。
3、密封件可更換，且密封可靠達到雙向密封。
4、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
5、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
6、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
【主要零件材料】：
名稱Name | 材料Materials |
閥體Body | 灰鑄鐵、球墨鑄鐵、鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼Cast Iron,Ductile Iron,Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L |
閥板Disc | 球鐵尼龍、球鐵電鍍、304不銹鋼、316不銹鋼、316L不銹鋼、雙相不銹鋼、鋁青銅Ductile Iron Coated by Nylon,Ductile Iron Coated by Nickel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L,Duplex Stainless Steel,Aluminum Bronze |
閥座Seat | 三元乙丙、丁腈、聚四氟乙稀、耐磨乙丙、耐溫乙丙、氟橡膠、硅橡膠EPDM,NBR,PTFE,Wear-resistant EPDM,High-temperature EPDM,Fluorine Rubber,Silicon rubber |
閥軸Stem | 45#碳鋼、304不銹鋼、316不銹鋼、416不銹鋼Carbon Steel 45#，Stainless Steel 304，Stainless Steel 316，Stainless Steel 416 |
產品型號Products Model | D71X-10/16 |
公稱通徑Normal Diameter | DN40-DN150 |
公稱壓力(Mpa)Normal Diameter | PN1.0-1.6MPa |
適用介質Applicable medium | 水、海水、污水、油、空氣、食品、弱酸堿等Water,Sea Water,Sewage,Oil,Air,Food,Weak acid and soda etc. |
適用溫度Applicable temperature | -10～110℃ |

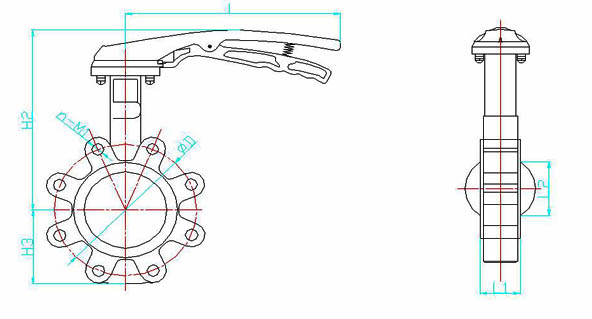

主要連接尺寸：
規格 | H2 | H3 | n-M1 | ΦD | L1 | L2 | L | 重量(KG) | |
PN1.0 | PN1.6 | ||||||||
DN40 | 150 | 71 | 4-M16 | 4-M16 | 110 | 33.5 | 30 | 176 | 2.42 |
DN50 | 211.93 | 82.55 | 4-M16 | 4-M16 | 125 | 42 | 32 | 176 | 3.85 |
DN65 | 224.63 | 95.25 | 4-M16 | 4-M16 | 145 | 45 | 47 | 176 | 4.32 |
DN80 | 230.88 | 101.6 | 4-M16 | 8-M16 | 160 | 45 | 65 | 176 | 4.95 |
DN100 | 259.03 | 123.83 | 8-M16 | 8-M16 | 180 | 52 | 91 | 215 | 8.51 |
DN125 | 272.73 | 138.53 | 8-M16 | 8-M16 | 210 | 55 | 112 | 260 | 10.48 |
DN150 | 285.43 | 149.23 | 8-M20 | 8-M20 | 240 | 56 | 146 | 260 | 10.66 |
