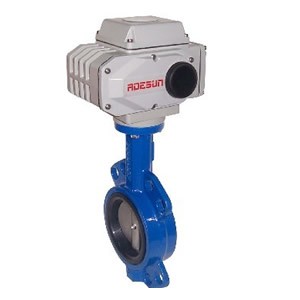

電動橡膠對夾蝶閥(D971X-16Q)

上海國特閥門D971X電動橡膠對夾蝶閥是電動執行器與對夾橡膠蝶閥組合而成，蝶閥閥座采用三元乙丙密封圈，光潔度好，柔韌性強，增強了閥板與閥座的密封性。接受電動執行器的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量液位等參數的自動化控制。

【產品名稱：電動橡膠對夾蝶閥】

【產品型號：D971X-16Q】

上海國特閥門D971X電動橡膠對夾蝶閥由回轉型角行程電子式電動執行器和蝶閥組成，屬旋轉高性能型調節或開關閥類，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

【產品介紹】：
上海國特閥門D971X電動橡膠對夾蝶閥是電動執行器與對夾橡膠蝶閥組合而成，蝶閥閥座采用三元乙丙密封圈，光潔度好，柔韌性強，增強了閥板與閥座的密封性。接受電動執行器的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量液位等參數的自動化控制。

【工作原理】：
D971X電動橡膠對夾蝶閥以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0～90o，就能完成啟閉動作或調節動作。

【產品特點】：
1、功能強勁:智能型、調節型、開關式。
2、體積小巧：體積僅相當于同類產品的35%左右。
3、保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
4、使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
5、智能數控：內置模塊直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。

【采用標準】：

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

【主要技術參數】：

公稱通經DN（mm)	50～2000		50～1600
公稱藥理PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動
