雙偏心燃氣蝶閥(D347F-16C)

上海國特閥門D347F雙偏心燃氣蝶閥是在吸收國內外撫進技術的基礎上研制設計的新一代煤氣蝶閥。閥軸采用雙偏心結構，密封面襯上聚四氟乙烯材質，防靜電、防碰撞火花。具有越關越緊的密封功能，密封可靠，密封圈安裝在蝶板上，密封過盈量可調整，有效地確保密封過盈量，在不拆卸的情況下右更換密封圈。廣泛應用于冶金、建材、化工等行業管道上對煤氣、可燃氣體及其它氣體介質作調節和截流作用

【產品名稱：雙偏心燃氣蝶閥】

【產品型號：D347F-16C】

上海國特閥門D347F雙偏心燃氣蝶閥適用在天然氣，人工煤制氣、液化氣的長輸管線、城市燃氣輸配管網，是根據GB／T12237-2007《石油、石化及相關工業用的鋼制球閥》、GB／T12224-2005《鋼制閥門一般要求》及相關閥門標準要求制造，具有防火、防靜電、性能安全、可靠、抗腐蝕性能高等?？蓪ｉT用于天然氣、煤氣、液化氣等燃氣及非腐蝕性氣體管道控制和流量控制。

【產品介紹】：
上海國特閥門D347F雙偏心燃氣蝶閥是在吸收國內外撫進技術的基礎上研制設計的新一代煤氣蝶閥。閥軸采用雙偏心結構，密封面襯上聚四氟乙烯材質，防靜電、防碰撞火花。具有越關越緊的密封功能，密封可靠，密封圈安裝在蝶板上，密封過盈量可調整，有效地確保密封過盈量，在不拆卸的情況下右更換密封圈。廣泛應用于冶金、建材、化工等行業管道上對煤氣、可燃氣體及其它氣體介質作調節和截流作用。

【工作原理】：
D347F雙偏心燃氣蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

【產品特點】：
1、設計合理，結構緊湊，裝拆容易，便于維修。
2、完全密封，泄漏為零，可以用于超高真空工況。
3、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

【產品其他參數】：

主要零件材料:

零件名稱	閥體、蝶板	閥軸	閥座	密封圈
材料	碳鋼	合金鋼、不銹鋼	堆焊不銹鋼	橡膠

DD347/647/947X-1手/氣/電動雙偏心無泄漏煤氣蝶閥
☆配套電動裝置性能參數

公稱通徑DN	電動裝置型號	協率（KW）	單程啟閉時間(S)
200~250	Q20	0.04	15
300~350	Q40	0.04	15
400~500	Q60	0.09	15
600~800	Q120	0.25	45
900~1200	Z15十二級減速	0.37	45
1400~1800	Z45十二級減速	1.1	45
2000~2400	Z90十二級減速	2.2	60
2600~3000	Z180十二級減速	5.5	60

☆配套氣動裝置性能參數

公稱通徑DN	氣動裝置型號	供氣壓力(MPa)	耗電量(c m3)	接頭尺寸	單程啟閉時間(S)
200~250	ZSH-1	0.4~0.7	282	ZG1/4″	≤10
300~350	ZSH-2	0.4~0.7	710	ZG3/8″	≤10
400~500	ZSH-3	0.4~0.7	1680	ZG3/8″	≤15
600~800	ZSH-4	0.4~0.7	3360	ZG3/8″	≤15
900~1000	ZSH-5	0.4~0.7	5054	ZG3/4″	≤25
1200~1400	ZSH-6	0.4~0.7	9200	ZG3/4″	≤25
1600~1800	ZSH-7	0.4~0.7	15300	ZG3/4″	≤25
2000~2200	ZSH-8	0.4~0.7	24200	ZG3/4″	≤35
2400~2600	ZSH-9	0.4~0.7	30700	ZG3/4″	≤35
2800~3000	ZSH-10	0.4~0.7	48400	ZG1″	≤40

DN≥1600以上閥門氣動裝置采用推缸形式.

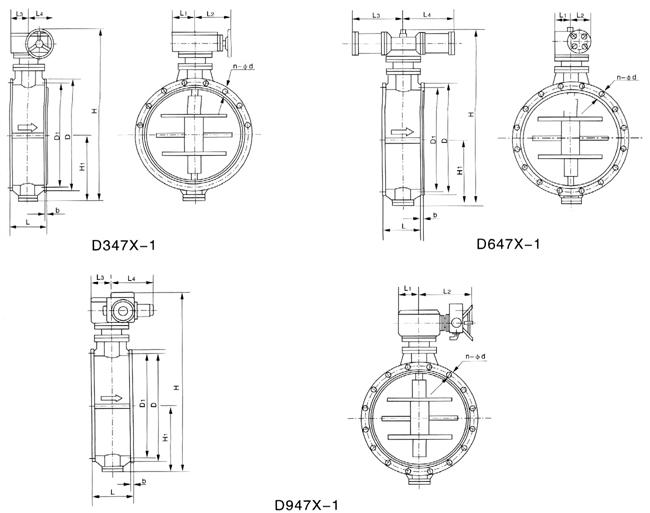

主要外形及連接尺寸表

DN	D	D1	n-do	b	L	H1	DD347X-1					DD647X-1					DD947X-1
DN	D	D1	n-do	b	L	H1	H	L1	L2	L3	L4	H	L1	L2	L3	L4	H	L1	L2	L3	L4
200	320	280	8-18	22	152	180	525	120	210	80	180	545	140	230	400	400	547	170	220	180	270
250	375	335	12-18	24	165	210	570	120	, 210	80	180	590	140	230	400	400	610	170	220	180	270
300	440	395	12-22	24	178	242	625	120	210	80	180	670	140	230	400	400	660	170	220	180	270
350	490	445	12-22	24	190	267	697	155	280	100	220	730	140	230	400	400	720	170	220	180	270
400	540	495	16-22	24	216	295	745	155	280	100	220	780	180	250	510	510	790	170	220	180	270
450	595	550	16-22	24	222	320	954	155	280	100	220	1050	180	250	510	510	1040	210	220	180	270
500	645	600	20-22	26	229	346	1006	120	380	150	290	1106	180	250	510	510	1100	210	520	220	390
600	755	705	20-26	26	267	403	1143	210	380	150	290	1249	180	250	510	510	1250	210	520	220	390
700	860	810	24-26	26	292	540	1340	210	380	150	290	1390	210	320	635	635	1370	210	520	220	390
800	975	920	24-30	26	318	567	1420	210	380	150	290	1520	210	320	635	635	1500	210	520	220	390
900	1075	1020	24-30	26	330	596	1580	210	380	150	290	1730	210	320	635	635	1700	210	520	220	390
1000	1075	1120	28-30	26	410	646	1690	260	420	220	350	1910	250	400	745	745	1930	260	590	250	420
1200	1375	1320	32-30	26	470	765	1850	260	420	220	350	2050	250	400	745	745	2080	260	590	250	420
1400	1575	1520	36-30	26	530	880	2000	260	420	220	350	2300	250	400	745	745	2330	260	590	250	420
1600	1790	1730	40-30	26	600	986	2240	260	420	220	350	2547	320	460	860	860	2610	260	590	250	420
1800	1990	1930	44-30	26	670	1090	2450	280	500	250	420	2770	320	460	860	860	2810	280	630	300	500
2000	2190	2130	48-30	26	760	1190	2770	280	500	250	420	2987	320	460	860	860	3100	280	630	300	500
2200	2405	2340	52-33	28	760	1400	3100	280	500	250	420	3360	360	525	920	920	3360	330	715	380	610
2400	2605	2540	56-33	28	760	1402	3410	280	500	250	420	3980	360	525	920	920	3970	330	715	380	610
2600	2805	2740	60-33	28	760	1550						4210	400	575	970	970	4240	330	715	380	610
2800	3030	2960	64-36	30	760	1680						4540	400	575	970	970	4610	405	795	420	720
3000	3203	3160	68-36	30	760	1780						4890	400	600	1220	1220	5010	405	795	420	720
