德標法蘭尺寸資料

DIN 2502 PN16 PL平板法蘭標準

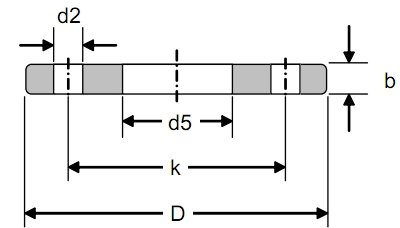

DIN 2502 PN16 PL平板法蘭屬于德標法蘭標準體系。是德標法蘭(又稱DIN法蘭)的其中一種表現形式，是設備或管道上常用的法蘭。以下是DIN 2502 PN16 PL平板法蘭中，相關壓力下，各部位的全部尺寸及圖示，以方便廣大法蘭從業者查詢和參考。

壓力	通徑	管徑		內徑	外徑	厚度	--	中心距	孔數	螺栓	孔徑	重量
PN	DM	d1		d5	D	b	e	k	--	--	d2	KG
PN	DM	ISO	DIN	d5	D	b	e	k	--	--	d2	KG
DIN 2502 PN16 平板法蘭	10	17.2	—	17.7	90	14	—	60	4	—	14	0.60
	15	21.3	—	22	95	14	—	65	4	—	14	0.67
	20	26.9	—	27.6	105	16	—	75	4	—	14	0.94
	25	33.7	—	34.4	115	16	—	85	4	—	14	1.11
	32	42.4	—	43.1	140	16	—	100	4	—	18	1.62
	40	48.3	—	49	150	16	—	110	4	—	18	1.86
	50	60.3	—	61.1	165	18	—	125	4	—	18	2.47
	65	76.1	—	77.1	185	18	—	145	4	—	18	3.00
	80	88.9	—	90.3	200	20	—	160	8	—	18	3.61
	100	114.3	—	115.9	220	20	--	180	8	—	18	4.00
	125	139.7	—	141.6	250	22	—	210	8	—	18	5.41
	150	168.3	—	170.5	285	22	—	240	8	—	22	6.55
	175	193.7	—	196.1	315	24	—	270	8	—	22	8.43
	200	219.1	—	221.8	340	24	—	295	12	—	22	8.97
	250	273	—	276.2	405	26	—	355	12	—	26	12.77
	300	323.9	—	327.6	460	28	—	410	12	—	26	16.61
	350	355.6	—	359.7	520	30	—	470	16	—	26	24.10
	400	406.4	—	411	580	32	—	525	16	—	30	30.22
	450	457	—	462.3	640	38	—	585	20	—	30	41.71
	500	508	—	513.6	715	38	—	650	20	—	33	52.91
	600	610	—	616.5	840	42	—	770	20	—	上一條：DIN 2503 PN25 PL平板法蘭標準下一條：DIN 2576 PN10 PL平板法蘭標準相關新聞 DIN 2503 PN40 PL平板法蘭標準 2019-09-07 DIN 2503 PN25 PL平板法蘭標準 2019-09-07 DIN 2576 PN10 PL平板法蘭標準 2019-09-07 DIN 2573 PN6 PL平板法蘭標準 2019-09-07 DIN 86030 PN16 SO滑套法蘭標準 2019-09-07 導航欄目國標法蘭尺寸資料德標法蘭尺寸資料日標法蘭尺寸資料英標法蘭尺寸資料意標法蘭尺寸資料歐洲法蘭尺寸資料俄標法蘭尺寸資料美標法蘭尺寸資料 SABS法蘭尺寸資料不銹鋼法蘭知識新聞中心不銹鋼法蘭和高壓不銹鋼法蘭有什么區 304法蘭和316法蘭有什么區別？消防管道中鈦法蘭如何試壓鈦法蘭是我國管道連接件行業的重要發 不銹鋼法蘭注意事項聯系我們聯系人：張廠長手機：13858880658 郵箱：公司：溫州精洲管件法蘭有限公司官方網站地址：分享手機頂部不銹鋼法蘭廠家,船用法蘭，人孔法蘭，視鏡法蘭，船標法蘭，船舶法蘭，大型法蘭，八字盲板，8字盲板，不銹鋼法蘭,不銹鋼法蘭廠,平焊法蘭,美標法蘭,日標法蘭,對焊法蘭,法蘭廠家,溫州不銹鋼法蘭廠家,溫州精洲管件法蘭有限公司,溫州不銹鋼法蘭廠家,美標法蘭,國標法蘭, 不銹鋼平焊法蘭,不銹鋼對焊法蘭,304不銹鋼法蘭,316不銹鋼法蘭,不銹鋼鍛件,對焊高壓法蘭,國標不銹鋼法蘭電話： 0577-86850758 手機：13858880658 郵箱：地址：下面是統計軟件和客服請勿刪除網站地圖 <--這段代碼是專屬于這個站點的:wenzhoujingzhou.com--> <--此段代碼添加在前。為保證統計準確，請勿將同一段代碼添加到多個站點中。--> 在線客服系統 產品中心氣動閥門電動閥門新聞中心部門新聞公司簡介資質證書手機二維碼 TRANSLATE 感谢您访问我们的网站，您可能还对以下资源感兴趣：黄色毛片在线观看免费_狠狠色婷婷綜合天天久久丁香_国产欧美亚洲自拍_AV无码白丝高潮_欧美一区二区xxx_国产在线你懂的av_亚洲av成人精品日韩一区18p_日韩黄色视频免费版_午夜在线看福利电影67194_超清乱码中文字幕
